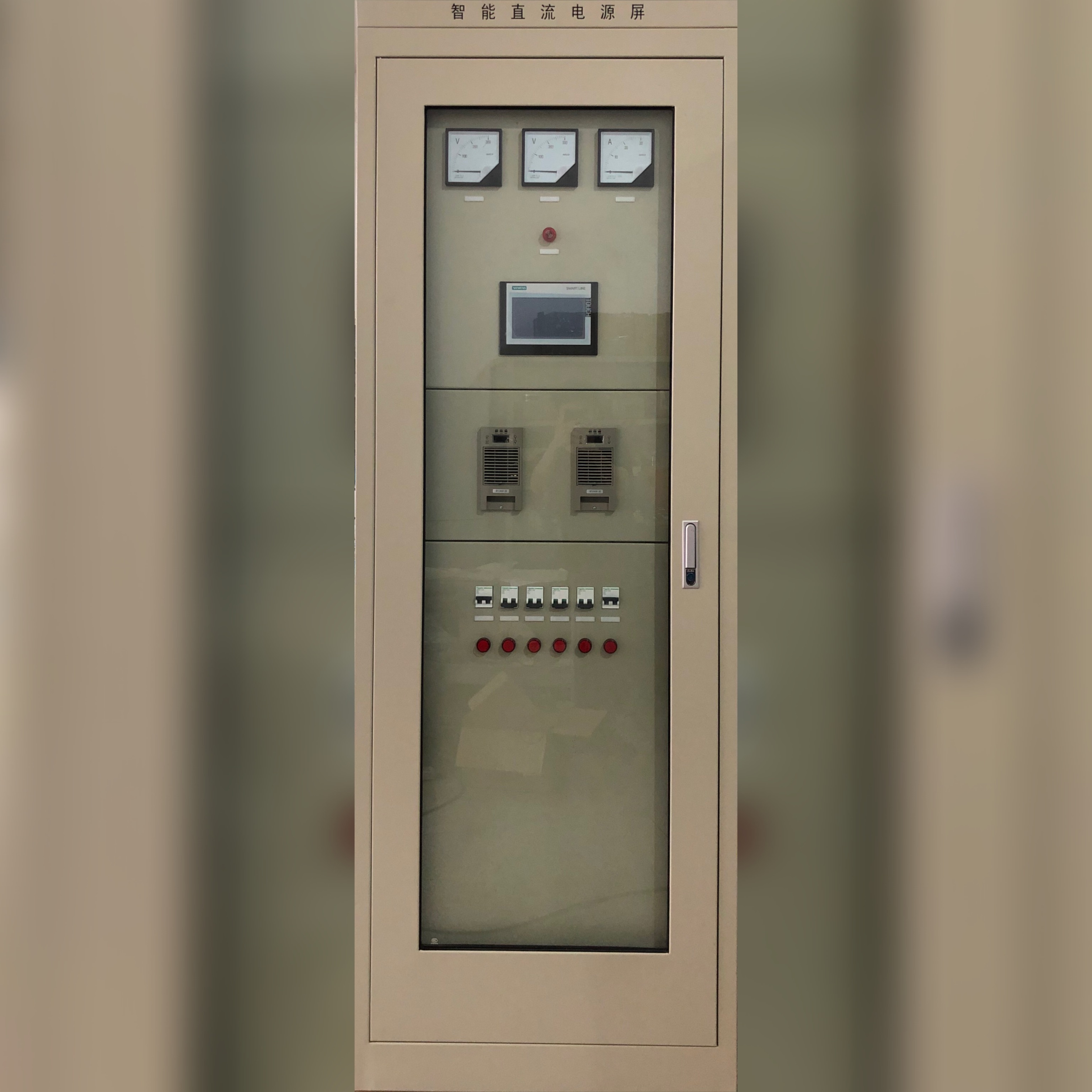

信號屏/直流信號綜合屏
產品類(lei)型：分布式(shi)直(zhi)(zhi)流電源/微型直(zhi)(zhi)..
產品描(miao)述：信(xin)號屏/直流信(xin)號綜合屏．10KV所有開關和0.4kV主開關及(ji)母聯開關的位(wei)置指(zhi)示信(xin)號（在(zai)簡易模擬(ni)系(xi)統圖上，做開關位(wei)置分合指(zhi)
信(xin)號屏/直流信(xin)號綜合屏
．10KV所有開關和0.4kV主開關及母聯開關的位置指示信號（在簡易模擬系統圖上，做開關位置分合指示燈）。
2．全部開關柜的事故及預告信號，分設各自的音響及光字顯示，應裝設被重復動作，延時自動或手動解除音響的事故和預告信號裝置。
事故信號：各斷路器非操作掉閘。
3．預告信號：直流系統故障、TV熔器熔斷、變壓器溫度過高、變壓器風機起動。
4．信號屏防護等級：IP2X
5．中央信號屏采用智能微機控制報警裝置
6.中央信號屏與直流屏一體化
二、系統說明：
在供配電系統中，保護裝置或監測裝置動作后都要通過信號系統發出相應的信號提示運行人員，此信號系統為中央信號系統。繼電器控制中央信號系統由沖擊繼電器、延時繼電器、中間繼電器、閃光繼電器、光字牌、蜂鳴器、電鈴等組成，將事故信號、預告信號回路及其他一些公用信號回路集中組成整套裝置構成中央信號裝置，其結構簡單，操作方便，經濟實用。
三、中央信號系統類型：
1、事故信號—斷路器發生事故跳閘時，啟動蜂鳴器（或電笛）發出聲響，同時斷路器的位置指示燈發出閃光，事故類型光字牌亮，指示故障位置和類型。 事故信號按事故音響信號的動作特性分為不能重復動作(如斷路器1QF事故跳閘，蜂鳴器發出聲響，按復歸按鈕解除音響，若此時2QF又發生事故跳閘，蜂鳴器將不發出聲響)和能重復動作兩類，按復歸方法分為就地復歸和中央復歸（在控室手動復歸）。
2、預告信號—當電氣設備出現不正常運行狀態時，啟動電鈴發出音響信號，同時標有故障性質的光字牌點亮，指示不正常狀態類型，如變壓器過負荷、控制回路斷線等。
3、位置信號—包括斷路器位置（如燈光指示或操動機構分合閘位置指示器）和隔離開關位置信號等。
四、中央信號系統功能
1、中央事故信號裝置能保證在任一斷路器事故跳閘后，立即發出音響信號和燈光信號。
2、中央預告警信號裝置能保證在任一電路發生故障時，能按要求（瞬時或延時）發出音響信號和燈光信號。
3、中央信號裝置發出音響信號后，能采用手動或自動復歸（解除）音響，燈光信號及其它指示信號則保持到消除故障為止。中央事故音響信號采用電笛或蜂鳴器，預告音響信號則采用電鈴。
4、中央信號一般采用重復動作的信號裝置。其利用控制開關與斷路器輔助觸點之間的不對應回路中的附加電阻和信號沖擊繼電器（信號脈沖繼電器）來實現。
5、當電氣設備發生事故或出現不正常工作情況時，中央信號裝置發出各種燈光和音響信號，喚起值班人員的注意，幫助分析判斷事故的范圍和地點或不正常運行情況的具體內容等,信號裝置對變配電所安全穩定運行起著重要作用。
柜(箱)體結構
信號屏標準尺寸：2260*800*600 (H*W*D)
信號箱標準尺寸：800*600*400 (H*W*D)
標準色：RAL7035、RAL7032、龍源淺駝灰（Z44）或根據用戶要求定制
