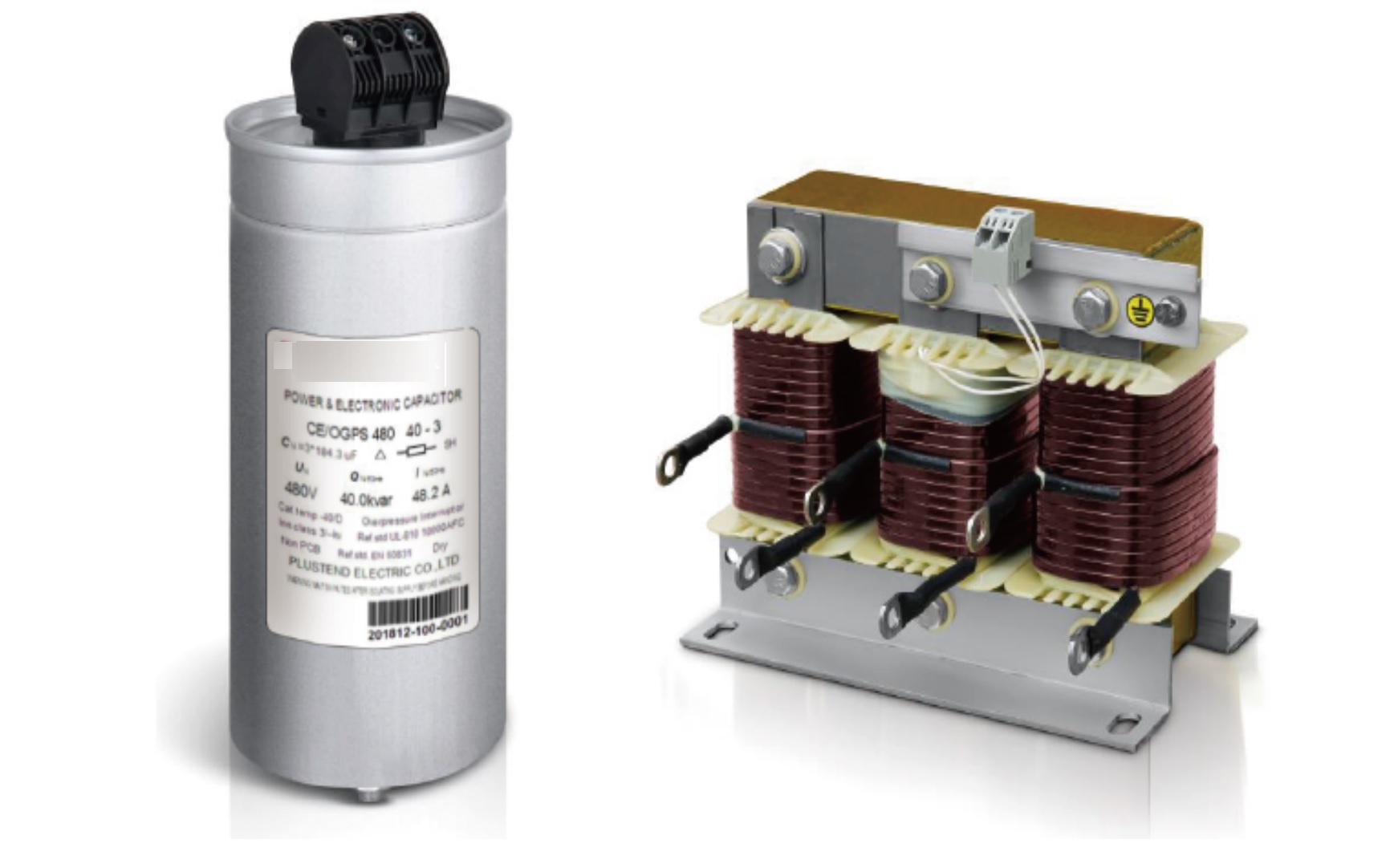

電容電抗組件
·
HST系列電容電抗組件采用自愈式性能優良的金屬化聚丙烯薄膜為固體介質，在補償電容器前端串聯濾波電抗器抑制和吸收諧波，保護電容器，組成電容電抗組件，此組件可減少無功損耗提高功率因數，提高用電效率經濟性好，為較為傳統和普遍的無功補償方式。
1.1產品的特性
1）、采用了自愈合干式電容器，無漏油、無電暈放電現象；
2）、電容器內置放電電阻和防觸電端子，保證電氣安全；
3）、電抗器損耗低、線性度高，避免了磁飽和，并且低損耗，低噪音，低溫升；
4）、產品是高性能補償電容器和濾波電抗器的組合套件，應用于無功補償支路，避免了諧振的發生，降低了諧波對設備和系統的影響。
1.2產品的技術參數
1.2.1電容器的技術參數
容量偏差: ±3%
過電壓能力:1.1倍額定電壓（允許長期運行）
過電流能力: 1.3倍額定電流（允許長期運行）
介質損耗: ≤0.1W/kVar
放電特性:內置放電器件，斷電3分鐘內，剩余電壓降至75V以下
安全特性: 內置過壓切斷保護裝置
溫升: 環境溫度小于40℃時，溫升小于25℃
填充介質:干式材料，必須防燃、非液體及污染材料
外殼: 一次性成型鋁合金
1.2.2電抗器的技術參數
環境溫度: -40℃~55℃
絕緣等級: H級
額定電感偏差: 0~5%
線性度: 1.5倍額定電流
過載能力: 1.35倍額定電流內連續工作
材料: 銅線結構繞制
三相電感不平衡率: ±3%
溫升: 1.35In≤95K
噪音: ≤48dB
1.2.3控制器的技術參數
海拔高度：≤2500m；
工作溫度：－30℃～+70℃；
周圍環境無腐蝕性氣體，無導電塵埃，無易燃易爆的介質存在；
安裝地點無劇烈振動、無雨雪侵蝕；
電源范圍： 220VAC±10%、50HZ；
測量方式：交流采樣；
測量電壓：線電壓；
測量電流：互感器二次側，0～5A或0～1A；
測量功率因數：滯后0.200～超前0.200；
測量諧波：數字方式顯示；
無功補償控制輸出：DC12V、30mA/支路或無源干接點5A/250V；
報警輸出：250V、5A，無源干接點；
1.3產品的選型

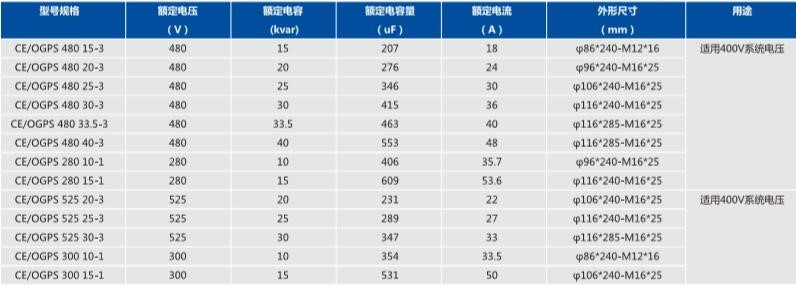

1.3.1電容器產品選型表
備注：以上為常規型號，如特殊規格可定制。
1.3.2補償/濾波組件選型表
備注：以上為常規型號，如特殊規格可定制。
